設備亮點節能環保;耗能低,占地面積小;操作簡單,可控性高。
【制作周期】: 10-20天
【產氣能力】: 230-7200Nm3/h
【適用煤種】: 不粘結或弱粘結煤，煤質應符合GB9143要求。
【煤粒度】: 13-25， 25-50， 50-100mm

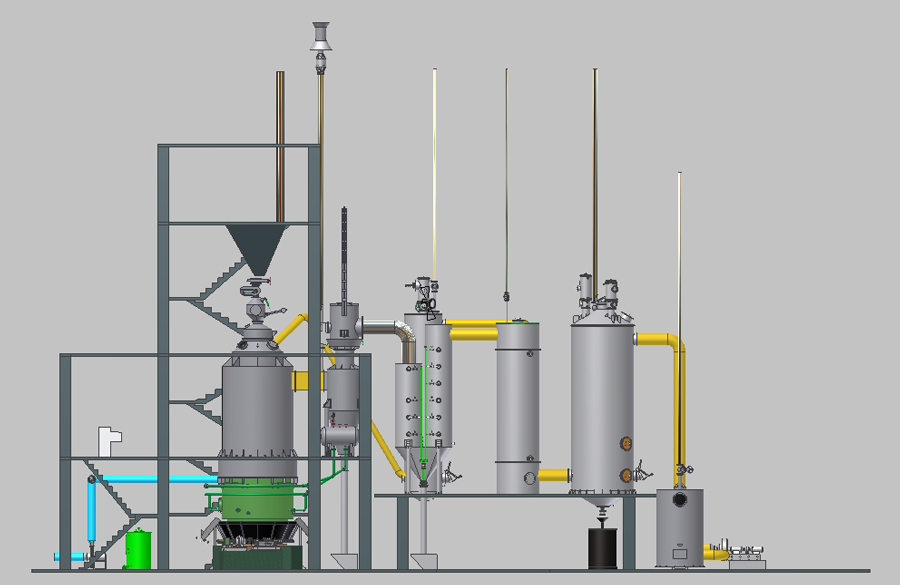

氣化用合格煤由電動葫蘆和吊桶運至兩段煤氣發生爐煤倉，再經自動加煤機加入爐內，煤受到來自氣化段煤氣的加熱而干餾。干餾后的半焦下移到氣化段與氣化劑反應生成煤氣（氣化劑由空氣、蒸汽組成）。氣化段生成的煤氣分為兩部分：一部分從兩段爐下段煤氣出口出爐，另一部分向上與干餾氣混合從上段煤氣出口出爐。下段出口的煤氣進入旋風除塵器、濕式盤閥、灰斗除塵后進入熱煤氣總管，上段出口的煤氣先進入電捕焦油器除焦油后，再進入煤氣總管與下段煤氣混合?；旌虾蟮拿簹饨?jīng)熱煤氣管道送往各用氣點。
兩段式煤氣發生爐有上下兩個煤氣出口，可輸出不同熱值的煤氣，其氣化效率和綜合熱效率均比單段爐高，煤炭經過爐內上段徹底干餾，下段煤氣基本不含焦油，上段煤氣含有少量輕質焦油，不易堵塞管道，兩段爐煤氣熱值高而且穩定，操作彈性大，自動化程度高，勞動強度低。兩段爐煤氣站不污染環境，節水顯著，占地面積小，長期運行成本低。
| 型號 | QM2-0.8 | QM2-1.0 | QM2-1.3 | QM2-1.5 | QM2-1.6 | QM2-1.8 | QM2-2.0 | QM2-2.2 | QM2-2.4 | QM2-2.6 | QM2-3.0 | QM2-3.2 | QM2-3.4 |
| 爐膛直徑 mm | 800 | 1000 | 1300 | 1500 | 1500 | 1800 | 2000 | 2200 | 2400 | 2600 | 3000 | 3200 | 3400 |
| 爐膛面積 ㎡ | 0.5 | 0.785 | 1.326 | 1.77 | 2.01 | 2.54 | 3.14 | 3.79 | 4.52 | 5.3 | 7.06 | 8.03 | 9.07 |
| 水套受熱面積㎡ | 3.76 | 6.84 | 8.98 | 12.37 | 13.06 | 15.82 | 18.84 | 22.79 | 24 | 24.5 | 28.26 | 30.14 | 32 |
| 灰層高度 mm | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 | 100-300 |
| 適用煤種 | 不粘結或弱粘結煙煤，煤質應符合GB9143常壓固定床煤氣發生爐用煤質量標準 | ||||||||||||
| 煤的粒度 mm | 13-25、25-50、50-100 | ||||||||||||
| 耗煤量 kg/h | ≤60 | ≤130 | ≤200 | ≤300 | ≤350 | ≤450 | ≤600 | ≤750 | ≤900 | ≤1000 | ≤1400 | ≤1680 | ≤2000 |
| 氣化劑 | 空氣+水蒸氣 | ||||||||||||
| 空氣消耗量 m³/kg | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 | 2.2-2.8 |
| 蒸汽消耗量kg/kg | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 |
| 煤氣產量 Nm³/h | ≤230 | ≤500 | ≤750 | ≤1100 | ≤1500 | ≤1680 | ≤2180 | ≤2800 | ≤3300 | ≤3800 | ≤5100 | ≤6000 | ≤7200 |
| 煤氣熱值 kj/m³ | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 | 5020-6060 |
| 煤氣出口壓力 kpa | ＜0.6 | ＜0.8 | ＜0.8 | ＜0.98 | ＜0.98 | ＜0.98 | ＜0.98 | ＜1.1 | ＜1.2 | ＜1.2 | ＜1.5 | ＜1.5 | ＜1.5 |
| 煤氣出口溫度 ℃ | 400-550 | ||||||||||||
| 最大爐底鼓風壓力 kpa | 1.6 | 2 | 2.45 | 2.45 | 2.45 | 3.5 | 3.5 | 4.5 | 4.5 | 5 | 5.5 | 6 | 6 |
| 飽和空氣溫度 ℃ | 50-65 | ||||||||||||
| 排渣形式 | 濕式，自動排渣 | ||||||||||||
| 水套蒸汽產量 kg/h | 38 | 80 | 130 | 180 | 180 | 250 | 300 | 350 | 450 | 500 | 550 | 550 | 600 |
| 水套蒸汽壓力 Mpa | 0.294 | ||||||||||||
| 加煤方式 | 手動，自動 | ||||||||||||
| 加煤機驅動裝置 | 水封單鐘罩 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩加煤 | 雙鐘罩自動加煤 | 雙鐘罩自動加煤 | 雙鐘罩自動加煤 | |
| 灰盤轉速 r/h | 3 | 2.87 | 2.76 | 2.76 | 2.76 | 2.23 | 2.23 | 2.23 | 2 | 2 | 1.8 | 1.8 | 1.8 |
| 灰盤轉動電機功率 kw | 0.75 | 0.75 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 | 7.5 |
| 煤斗提升電機功率kw | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 3 | 3 | 3 | 3 | 3 |
| 風機功率 | 0.75 | 1.5 | 2.2 | 3 | 3 | 4 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 | 22 |
| 支持定制——其他規格尺寸歡迎來電咨詢，我們將根據您的需求定制。 | |||||||||||||
